זהו דיוק דיוק זווית רוטרי מודל GSA200-05K-SV עם יחס הילוך 1: 5 גודל השולחן 200mm עבור מנוע סרוו. דיוק זווית דיוק רוטרי טבלה עושה את החיווט ואת צנרת יותר נוח ופשוט, ואת היתרונות של תכונה זו בולטים במיוחד בסביבות חיווט מסובך צנרת. עם כוח גבוה מעוצב הגוף שלה, הוא יכול לשאת את עומס צירית גדול יותר מאשר חלול שולחן רוטרי עד 5000N.
1. מפרט של דיוק זווית ישרה רוטרי טבלה GSA200-05K-SV
פרמטר | ||
סוג מנוע | מותג 750W SV מוטור | |
מותר מומנט | ננומטר | 80 |
מהירות כניסה מותרת | סל"ד | 2000 |
מותר לטעון צירית | N | 5000 |
חזרה | sec | ± 5 (0.001 °) |
פלטפורמה שטוחה | מ"מ | ± 0.005 |
תגובה חריפה | דקות | ≦ 1 |
משקל | ק"ג | 18 |
פרמטר | ||
מותג | קוד | דגם |
פוג'י | F | GYS 751D5 |
מיצובישי | M | HF-KFS-73 |
פנסוניק | עמ ' | MSMD082G1U |
סניו | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
מזרחי | הו | DX475 |
דלתא | T | ECMA-C30807 |
* מנוע סרוו מוגדר על ידי הלקוח. המודל לעיל הוא עבור הפניה בלבד

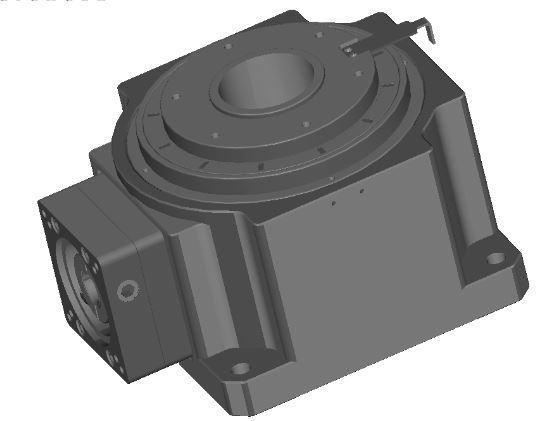

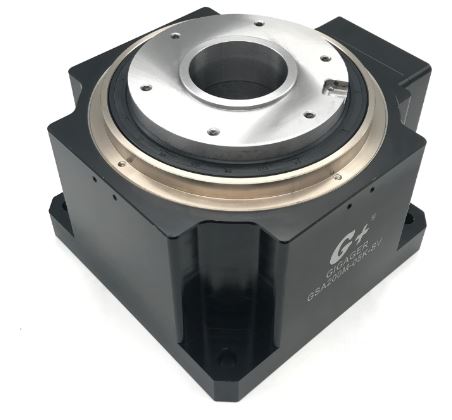

2. מהו טבלת דיוק זווית דיוק רוטרי?
3. מהו תכונות המוצר של דיוק זווית דיוק רוטרי טבלה?

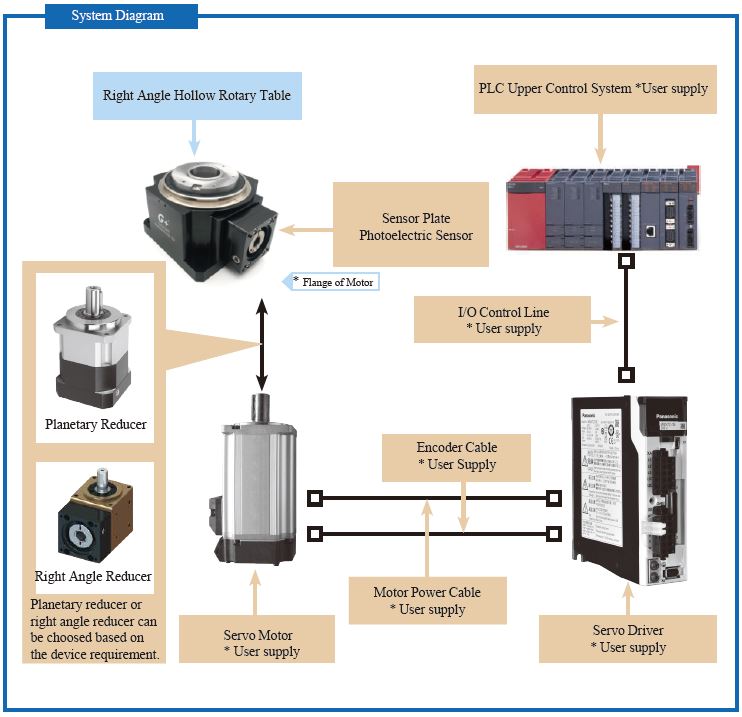

4. תצורת המערכת של דיוק זווית ישרה רוטרי טבלה

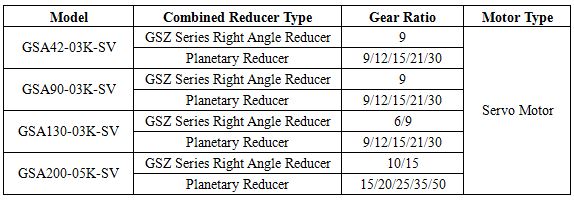

5. כמה מודל רבים זמינים?
לפרטים נוספים, עיין בקטלוג המצורף. (הורד את ה- PDF בדף זה)
6. כיצד להשיג עבור ציוד ציוד גדול יותר?
שילוב של דיוק זווית ישרה שולחן רוטרי עם צמצום כוכבי
שילוב של זווית דיוק זווית שולחן רוטרי עם זווית ישרה צמצם
7. איזה סוג של התקן יכול להשתמש דיוק זווית דיוק רוטרי טבלה?
לקבלת סרטון נוסף, לחץ על ערוץ YIGA של GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. כיצד לבחור את המודל הנכון עבור ההתקן שלי?
לקבלת מידע נוסף על בחירת דגם של Hollow Rotary Actuator, עיין בדפים לבחירת דגם בקטלוג.
9. כיצד להתקין את מנוע סרוו דיוק זווית ישרה שולחן רוטרי?
עיין בקטלוג או צור קשר עם המכירות הטכניות שלנו.
10. למה לבחור GIGAGER?
11. שאלות נפוצות
הערה 1: יחידת Exchange של מומנט
יחידת מומנט | 1 ננומטר | 1 N.cm | 1 kgf | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 ננומטר | 1 | 102 | 0.10197 | 10.197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1.152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
הערה 2: יחידות זווית
יחידות זווית | ערך | סמל | קצרנות |
תואר | 1/360 מעגל | ° | Deg |
רגע ארק | 1/60 תואר | '(מספר ראשוני) | arcmin, אמין, MOA |
שנייה שנייה | 1/60 arcmin | "(מספר ראשוני כפול) | arcsec |
1/1000 Arc השני | 1/1000 arcsec | mas |
