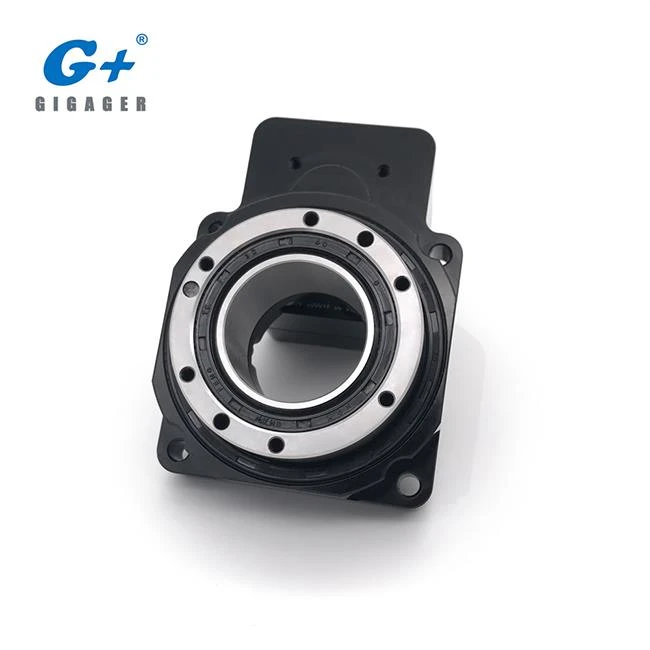

זהו דגם חלול רוטרי טבלה מספר GSN60-05K-SV עם גודל הילוך 60mm גודל הילוך 1: 5 עבור מנוע סרוו. GIGAGER חלול רוטרי טבלה המכונה גם חלול רוטרי שלב אשר נועדו במיוחד עבור מנוע סרוו תיבת הילוכים עבור יישומים בקרת תנועה. זה לוקח את מלוא היתרונות של הגמישות של מנוע סרוו, נותן מעצבים חופש גדול יותר של עיצוב המנגנון.

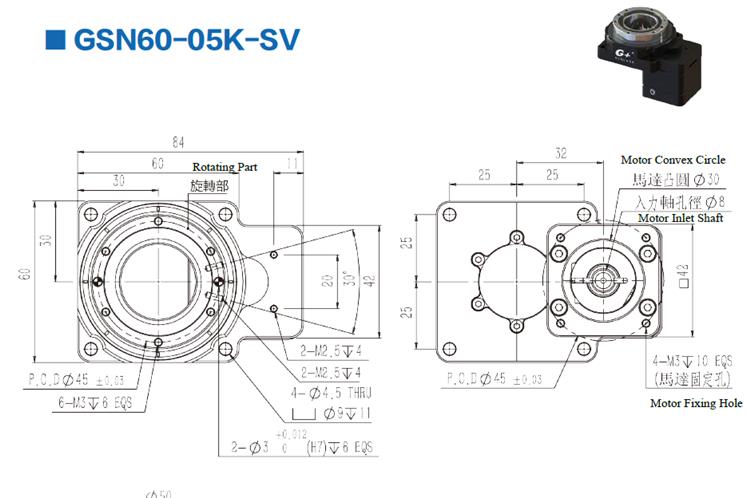

1. מפרט של דגם GSN60-05K-SV

פרמטר
סוג מנוע	מותג 50-100W SV מוטור
סיבוב פלטפורמה רוטרי	הצלב רולר Bearing
מותר מומנט	ננומטר	5.2
מהירות מותרת	סל"ד	300 (משטח טבלה)
יחס ציוד	1: 5
רגע של אינרציה	kg.m2	3507 × 10-7
מותר לטעון צירית	N	250
מותר רגע של עומס אינרציה	ננומטר	5
מיקום דיוק	דקות	≦ 1
חזרה	sec	± 5 (0.001 °)
פלטפורמה שטוחה	מ"מ	± 0.005
פלטפורמה מרכזית	מ"מ	± 0.01
Ingress Protection	IP	40
תוחלת חיים מדויקת	ח	15000
משקל	ק"ג	1

פרמטר
מותג	קוד	דגם
פוג'י	F	GYS 500/101
מיצובישי	M	HF-KFS-13
פנסוניק	עמ '	MSMD-5AZ / 01G
סניו	S	Q1AA04010D
Yaskawa	Y	SGMAH-01
מזרחי	הו	DX010
דלתא	T	ECMA-C30401

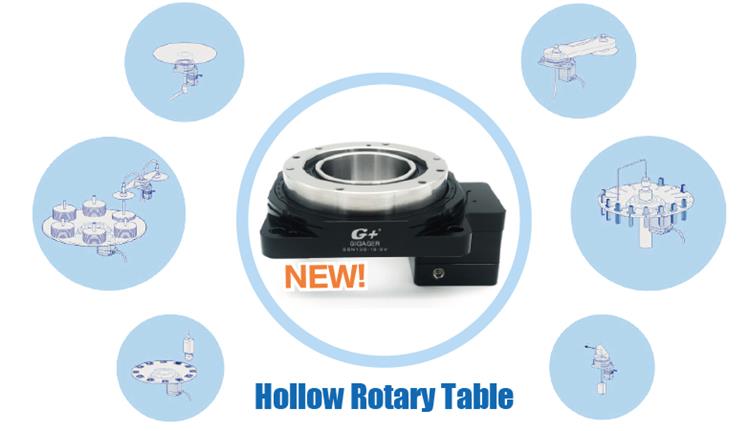

2. מהו שולחן חלול רוטרי?

3. מהו תכונות המוצר של סוג SV לוח חלול חלול?

• טבלה נפרדת עושה עיצוב בצורה חופשית יותר

• טבלה גדולה חלול פלט פלט

• דיוק מיקום גבוה ≦ 1

• פלט מומנט גבוה

• גמישות גבוהה בבחירת סרוו מוטור

• ביצועים גבוהים

• אידיאלי חלופה DD מוטור ו Cam Indexer

4. תצורת המערכת של סוג SV לוח חלול חלול

5. כמה מודל רבים זמינים?

6. כיצד להשיג עבור ציוד ציוד גדול יותר?

שילוב של שולחן רוטרי חלול עם צמצום כוכבי

שילוב של שולחן רוטרי חלול עם זווית ישרה צמצם

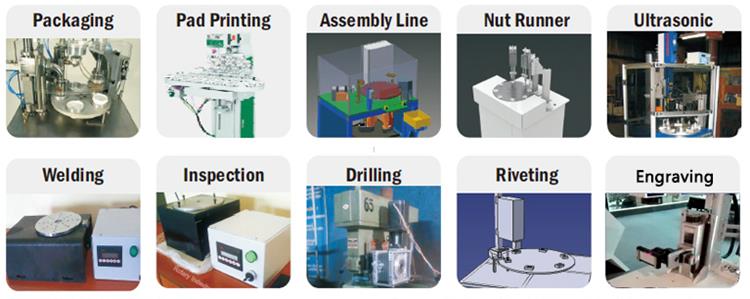

7. איזה סוג של התקן יכול להשתמש במפענח סיבובית חלולה?

הטבלה חלול רוטרי יכול להיות מיושם עבור יישומים רבים כמו CNC אינדקס התקן, סיבוב הבמה, מכ"ם צבאי, לייזר סימון מכונת, בדיקת גירו, מבחן חיישן הכבידה, אלקטרונית מצפן מבחן של טלפון סלולרי ומוצר אלקטרוני מדויק אחרים. זה גם יכול לשמש עבור המפרקים זרוע הרובוט, אוטומציה קו הייצור, מכשיר בדיקה, חיתוך לייזר, וכו '

הדגמה קישור וידאו:

א. הדגמה לבדיקת GYRO https://youtu.be/PwKiObIMXRM

.ב הדגמה של הציר הרביעי או הציר החמישי https://youtu.be/L9gheXQ6zLc

לקבלת סרטון נוסף, לחץ על ערוץ YIGA של GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. כיצד לבחור את המודל הנכון עבור ההתקן שלי?

לקבלת מידע נוסף על בחירת דגם של Hollow Rotary Actuator, עיין בדפים לבחירת דגם בקטלוג.

9. כיצד להתקין את מנוע סרוו שולחן חלול חלול?

עיין בקטלוג או צור קשר עם המכירות הטכניות שלנו.

10. למה לבחור GIGAGER?

תמונה 035

11. שאלות נפוצות

ידע קשור

פלטפורמה חלולה חלול הוא מוצר חדש מהפכני. משמש במגוון של יישומים תנועה סיבובית. הוא משלב יעילות עבודה גבוהה, דיוק גבוהה, קשיחות גבוהה וביצועים גבוהים. הפלטפורמה החלולה החלולה מונעת על ידי מנוע כדי להפוך את כיוון הזווית לאוטומטי. גימור תמסורת תולעת או הילוכים ללא הגבלה על כוונון זווית. עיצוב שאפת דיוק מבטיחה דיוק גבוהה ויכולת נשיאה גדולה; מנוע דריכה וחלקי שידור מחוברים על ידי מיובאים באיכות גבוהה צימוד אלסטית לחסל את השטח ואת השגיאה צורה עיבוד. קנה המידה של הטבעת החיצונית השולחן מסתובב הוא אינטואיטיבי; ממשק סטנדרטי נוח עבור שידור האות; ידני ידני תצורת גלגל ניתן לשלוט באופן ידני. אופציונלי מנוע סרוו או מנוע stepper.

GIGAGER חלולים המפעילים סיבובית מציעים התקנה הקלה ביותר של יישומים שולחן סיבובית. בהתאם ליישום שלך אתה יכול לבחור בין מנועים servo ו stepper.

מכנית הם מוכנים להתקין הרכבה של דיסקים מסתובבים מעולם לא היה קל יותר. במקביל אתה מרוויח את היתרונות הרגילים של GIGAGER מנועים משולבים גם ביצוע ההתקנה של הילד משחק חשמלי.

• מפעיל רוטרי מלא

• אפשרויות משולבות של צעד אחורי או נפרד של מנוע סרוו

• קל point-n- לחץ על תכנות

אתה מוזמן חקירה.
